首頁> 產品服務>Tungson自主產品>OCM-II多功能異型元件插件機>OCM-II多功能異型元件插件機
OCM-IIL多功能異型元件插件機OCM-II
80's電子工業有了AI革命
90's電子工業又有了SMT貼裝革命
今天，東舜OCM（多功能異型元件插件機）的誕生
引領電子工業的新一代革命
1、模塊化設計，換線方便省時，提高效率； 2、元件準確插裝，保證質量、降低成本；3、貼片機軟件基礎，人機智能操作界面； 4、預設各類元器件資料，元件庫中靈活調用； 5、供料器嵌入式設計，不占機外空間； 6、數據化管理，避免人為失誤； 7、具備壓力感應功能，自動識別引腳提高實插品質； 8、自動識別元件極性功能，避免元件插反； 9、IC引腳成型功能，節省二次投資； 10、強大軟件管理、遠程監控等的工業4.0模式。 |  |

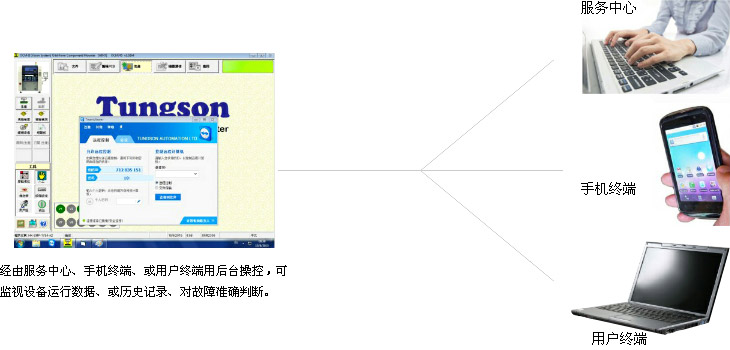

遠程操作與監控

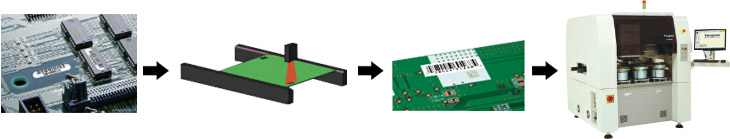

條碼自動識別系統
進板自動檢查PCB條碼，身份識別并排除錯板進入。
硬件和軟件
 |  |

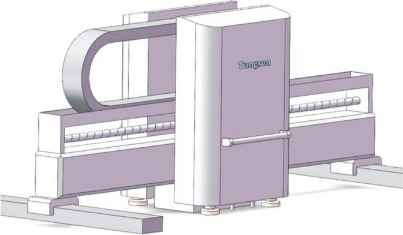

| 穩定可靠-原裝進口絲桿，松下伺服馬達等主要部件。 |  |
| 模塊化-東舜OCM-II的供料裝置更換方便、簡易、快捷， ◆更換一套供料器裝置只須2分鐘； ◆快拔接頭設計，吸嘴或氣動手指更換僅需20秒； ◆供料器裝配了通信連接針座，即插即用； ◆換線時間比同類型機械裝少80%； ◆可切換成散裝、帶裝、管裝、盤裝供料站； ◆內置直流電源系統，防止人員操作不當?shù)陌踩鹿省?/td> |  |

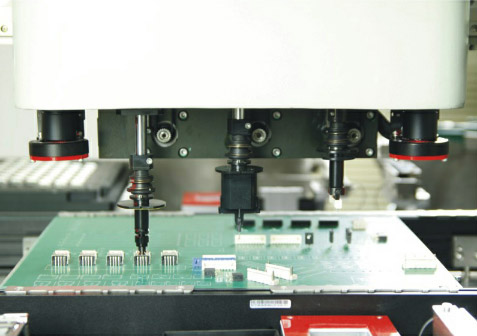

對中系統-高精度的引腳對中識別、和元器件本身外形分析功能，完整實現異形元器件精密插裝。
| 軟件- ◆CHP系統可實時監控生產周期、效率等的各種生產狀況； ◆自動研發MT-6D系統，一體化數控12個振動源幅的參數； ◆PCB拼板的參考點和坐標復制簡便，大幅降低編程時間； ◆具備PCB壞板識別功能，避免浪費元件材料； ◆可利用離線編程（*1），預設生產線供料配置和插裝模式； ◆PPVC程式模擬功能，對插裝分布、移動路線、作預祝審核。 |  |
取料工具

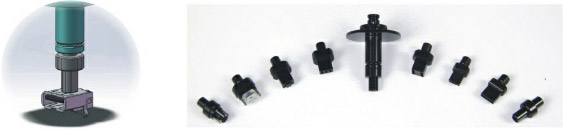

吸嘴-吸嘴折裝方便，適用于多種異形元器件的取件，特別是在一機多用時，吸嘴更換快捷，轉線效率高。

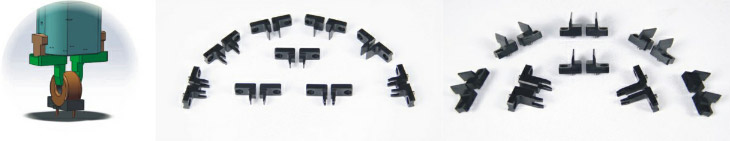

氣動手指-東舜自行研發的氣動手指拆裝方便，適用于多種異型元器件的抓取，兼容性強、穩定可靠。

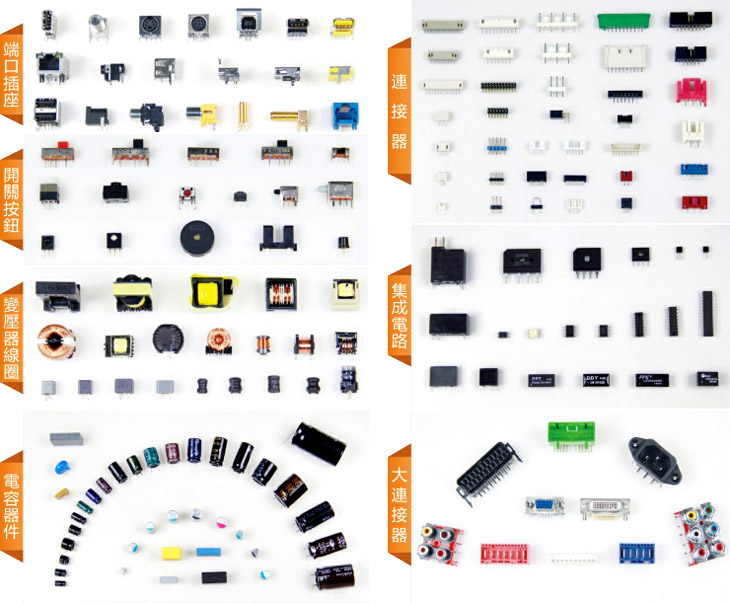

可插裝物料

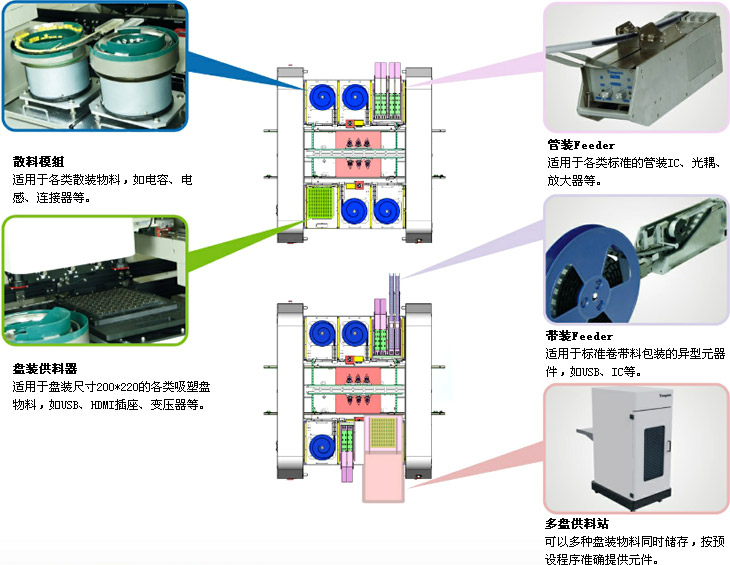

供料系統多種選配

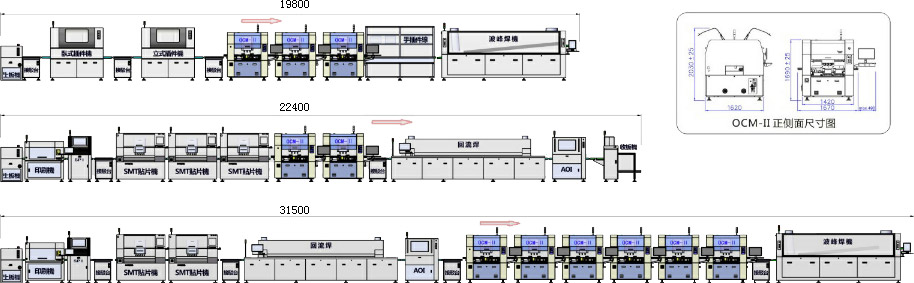

生產線組合參考
| 項目 | 參數 |
| 主機 | |
| 傳送軌道離地高度 | 930±30mm |
| 設備外形尺寸 | L1670*W1620*H1690mm(*4) |
| 主機凈重量 | 約approx.1000kg |
| 貼裝/插裝最快速度 | 2400cph |
| PCB傳送系統 | |
| 可載PCB板尺寸 | L50*W50-L490*W420mm |
| 固定邊位置 | 前端 |
| PCB傳送方向 | L-> R or r-> L |
| PCB傳送厚度 | 0.8-3.0 |
| 傳送軌道調寬方式 | 數字化自動調寬 Digital Control |
| 傳送帶與軌道最大負荷 | 3.0Kg |
| 上/下元件可通過高度 | 上 45/ 下 15 |
| 插裝平臺 | |
| X/Y/Z軸的重復精度 | ±0.01mm |
| X/Y軸驅動方式 | 伺服電機 |
| R軸的重復精度 | ≤±0.1° |
| 每個插裝頭的驅動模式（Z和R軸） | 獨立伺服電機 |
| 吸嘴/氣手指的更換方式 | 快撥接頭 |
| 正/負壓切換 | 元件庫編輯 |
| 壓力感應功能 | 級別可選 |
| 可承載供料站數目 | 3+3（或以上） |
| 可配置各式供料站 | 散裝、帶裝、管裝、盤裝、多盤供料站（*z） |
| 電氣系統 | |
| SMEMA聯機信號接口 | 歐式14針SMEMA插座 |
| 電源要求 | 單相220V-240V 20A 2組 |
| 軟件 | |
| 操作系統 | Win7(正版軟件Licensed) |
| 主程式軟件 | 人機智能軟件 |
| 可儲存PCB板之編程數據 | ≥200 |
| 元件庫內可編輯元件類形 | Max.999 |
| 檔案導入格式 | CAD/TXT |
| 其他軟件功能 | 離線編程Off-line Programming(*1)條碼自動系統Barcode scanning&identification(*3) |
| 示教與視像系統 | |
| CCD視像相機 | 上二、下二 |
| 元件/引腳對中 | 下方攝像機判別 |
| 拼板PCB的坐標復制 | 0°/90°/180°/270°復制 |
| 可檢查拼板之Bad-mark記號 | 上攝像機檢查 |
| 安全設備 | |
| 安全門設備 | 感應開關、開門即停機 |
| 壓力失效報警 | 正壓或真空 |
| CE安全標準 | 預備 |
| 其他參數 | |
| 可插裝元件尺寸（L*W*Hmm） | 3*3*5 - 40*40*45(含引腳長度) |
| 壓力氣輸入要求 | 4-7 kg/立方米 |
備注：*1=選配項 *2=研發中項目 *3=條件限制 *4=不含信號塔燈、監控器、鍵鼠托盤
